系統功能：

?接受前端不同位置的攝像儀所攝圖像。

?通過控制鍵盤對攝像儀所攝圖像進行多畫面或單畫面切換顯示。

?通過控制鍵盤調節鏡頭的變焦。

?通過控制鍵盤調節云臺的上、下、左、右位置。

?整套系統有防爆、防腐性能。

系統組成：

1.前端視頻采集系統

前端視頻采集點釆用我公司的BNK-2系列防爆攝像儀（該攝像儀為不銹鋼材質，內置高清一體化攝像機可選碳鋼），其中固定點部分采用能調節的支架，移動點部分采用全不銹鋼防爆電動云臺。

BNK-2Y（該防爆云臺具有水平旋轉與垂直旋轉功能，可視范圍廣）。

2.傳輸系統

為適應化工及鉆井現場的需要，連接電纜采用定制的視頻線和控制線合成的高強度綜合電纜，具有抗磨損、抗扎壓、耐寒、耐腐蝕等優良特性；電纜接頭采用特制的密封防水無火花型航空插頭，專用磁鋼固定件。用于連接控制主機與攝像單元及云臺，向攝像單元傳送控制信號并且從攝像單元接收視頻信號。

3.控制系統

監控主機可靈活實現畫面分割、畫面選擇、鏡頭控制、云臺控制等功能，具有極高的穩定性和超強的抗干擾能力，并用超薄工業液晶監視器顯示監控畫面。

4.顯示系統

顯示系統采用高清晰度液晶顯示器，外加防爆護罩構成；顯示屏安裝在前方儀表臺便于觀察的位置上，壁裝的角度可以根據司鉆操作人員的習慣進行調節。

系統的主要指標：

1.輸入電壓交流220±10%V，50Hz；

2.整個系統功耗低于200W；

3.內置過壓保護電路；

4.15寸鑄鋁工業液晶監視器；

5.防爆全向云臺水平轉角0-350°，垂直轉角-45°——+45°；旋轉速度水平3.8°/S，垂直3.8°/S。

6.鏡頭變焦22倍，10倍光學變焦；最低照度為0.01LUX，日間全彩色顯示，夜間在燈光下為黑白顯示；水平最高分辨率700線；

7.視頻輸入：PAL/NTSC;

8.視頻輸出：支持PAL/NTSC;

9.監視方式：單畫面、四畫面、九畫面。

10.顯示速度：25針/秒/路；

11.云臺控制：每個通道可以控制上、下、左、右。

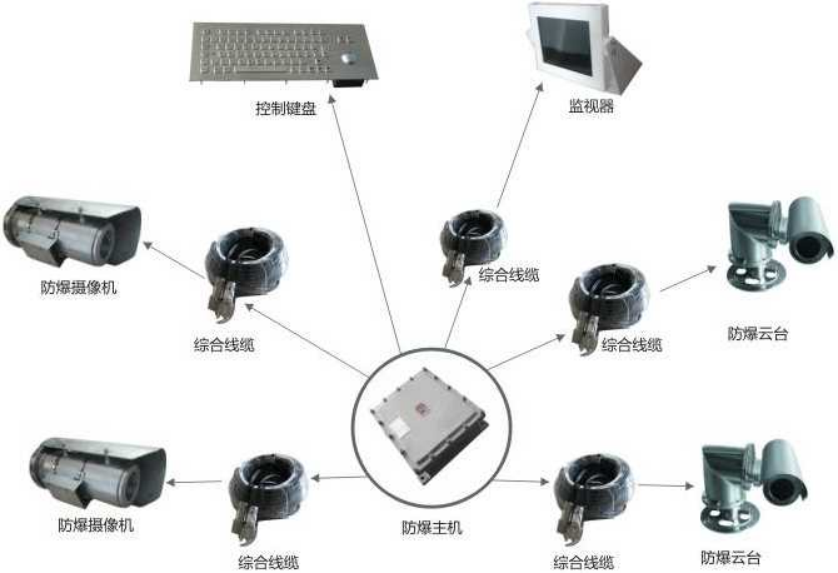

系統組成示意圖：
